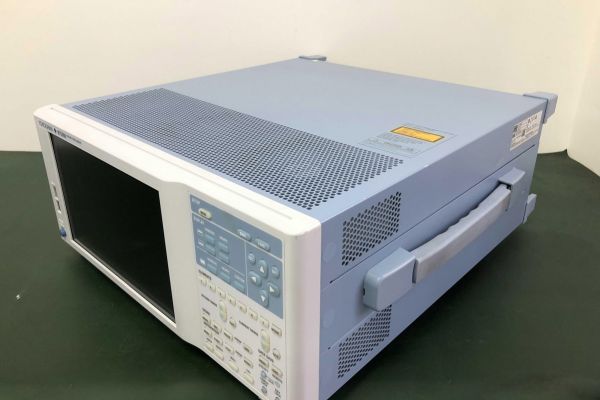

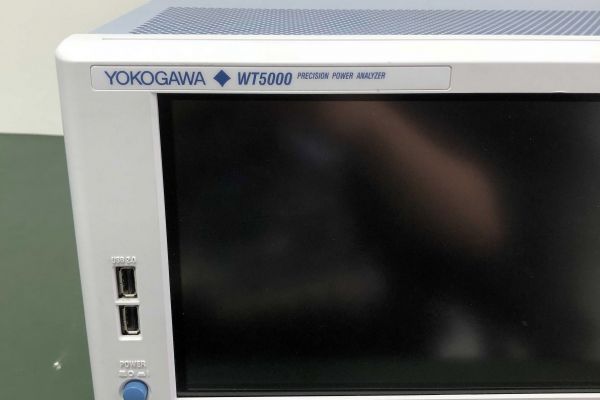

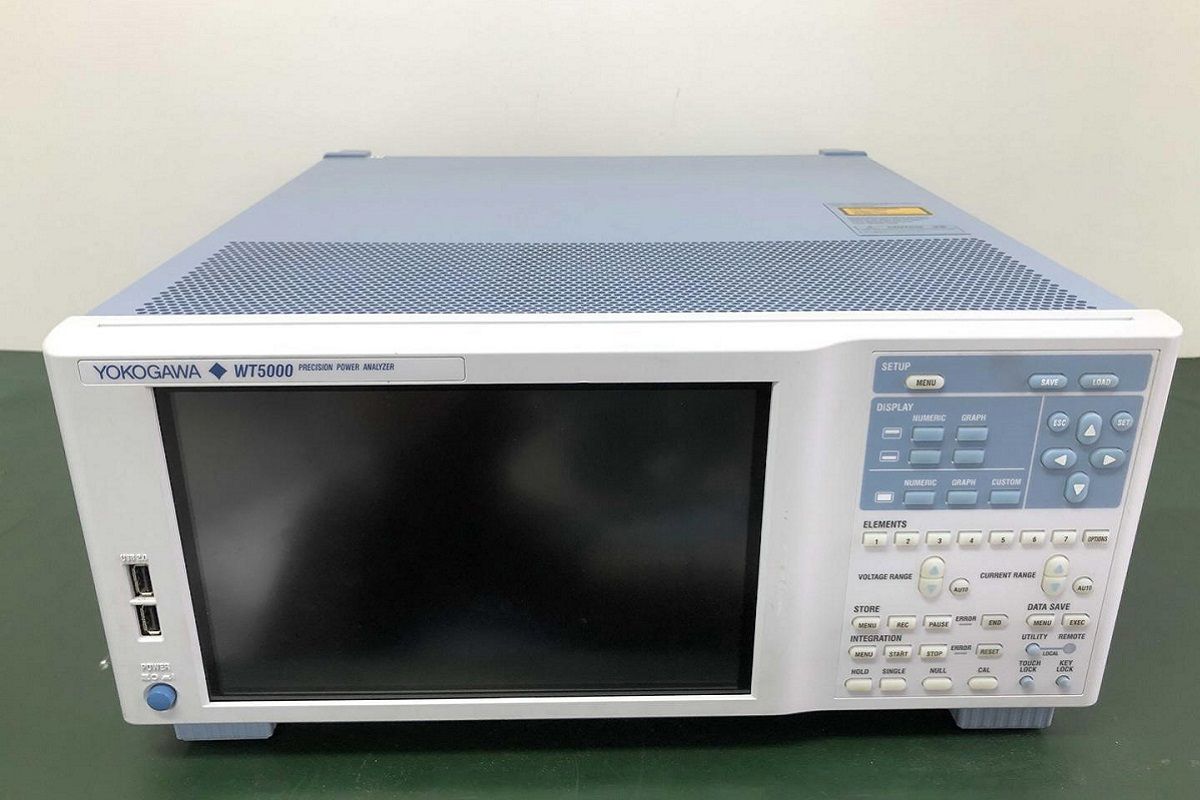

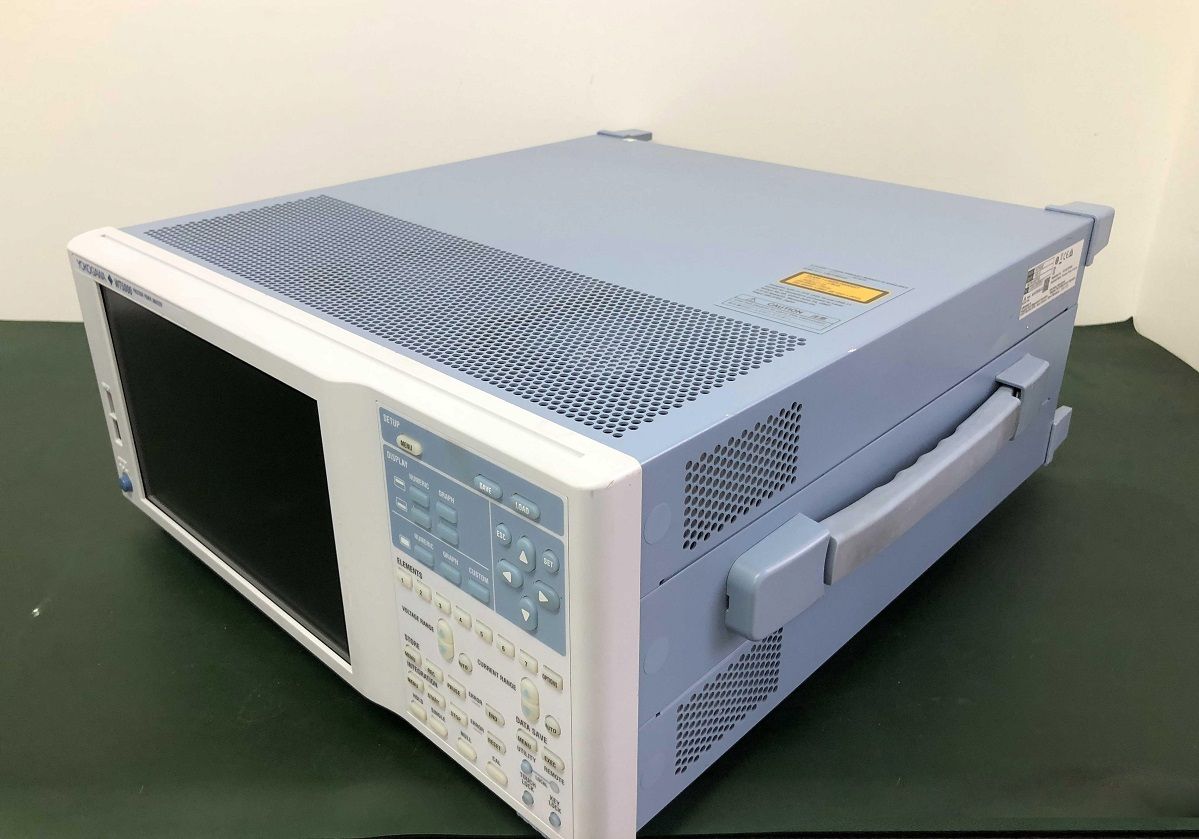

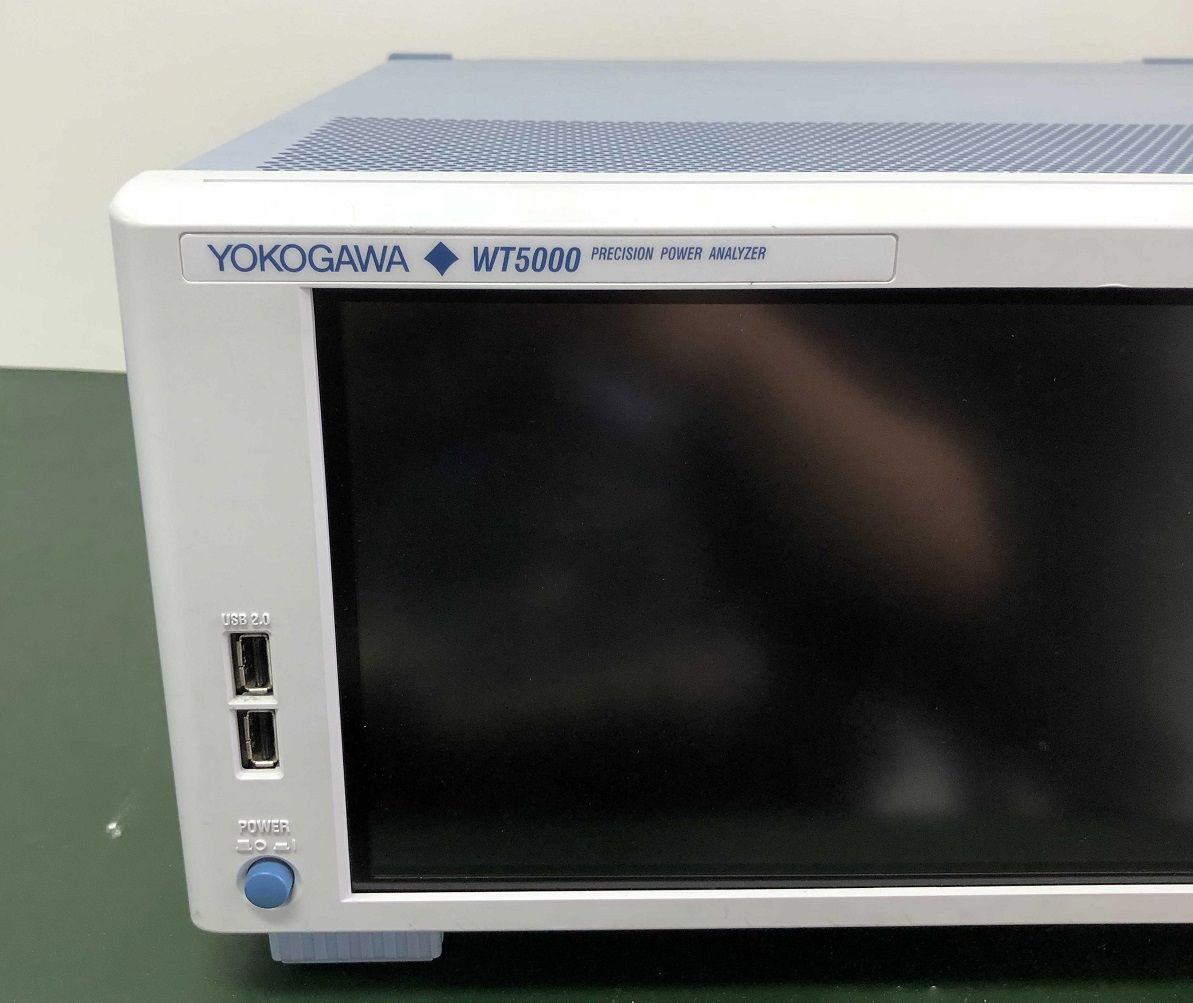

橫河WT5000高精度功率分析儀 銷售出租

WT5000具有無與倫比的精確度和模塊化的構架，讓工程師們能夠兼顧精度與靈活性進行創(chuàng )新，并充滿自信地將概念快速轉化為產品，走向市場。

• 可靠性 – WT5000能夠保證±0.03%以?xún)鹊木_度、高達500次的諧波比較、用戶自定義運 算、可信賴的多通道測量。
• 通用性 – WT5000有7個插槽，用戶可更換功 率單元，還提供多樣化選擇，便于用戶根據應用和需求變化擴展和更改配置。此外，還可同時測量4臺電機的速度和扭矩。
• 簡易性 – 全觸屏體驗，輔以硬件按鍵及功能強 大的遠程測量軟件，連接、配置和測量功率變得空前簡單。

滿足當前，備戰未來

• 確?；揪葹?nbsp;*0.03%
• 10MS/s, 1MHz 功率帶寬, 由Yokogawa isoPRO™光纖隔離技術支持的18位A/D分辨率
• 一臺儀器可同時分析7相功率，實時產生超過1000個功率參數
• 創(chuàng )新的對稱同軸分流設計確保精確的電流測量
  *基本功率精度

精準、靈活、自信，不斷創(chuàng )新

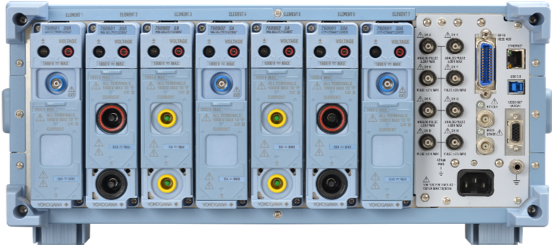

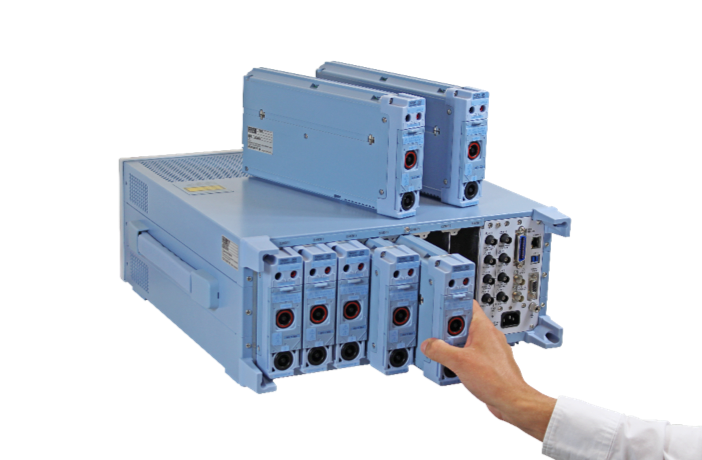

• 具有7個插槽，用戶可更換功率單元
• 多臺同步可實現大型多相系統測量
• 可同時測量4臺電機的轉速和扭矩**
• 通過可配置的高級濾波隔離和測量諧波損耗，同時進行寬帶和諧波功率分析
  **可配置為輔助輸入

輕松實現精準測量

• 10.1英寸靜電電容式觸摸屏
• 菜單設計直觀、簡易
• 模塊化互連設計將安全放在首位

無與倫比的精確度

WT5000作為世界上精度最高的精度功率分析儀，確?；揪葹?plusmn;0.03%，且在選定電壓和電流量程的1%~130%范圍都能夠保證精度。 WT5000最小化了低功率因數的影響(視在功率的0.02%)，也能精確測量較大的相移與頻率。

• 交流功率精度：讀數的0.01%+量程的0.02%
• 直流功率精度：讀數的0.02%+量程的0.05%
• 10 MS/s 18 bit ADC

多通道測量

測量支持多達7個不同的功率相，采樣速率達到10MS/s（18bit）。 10.1英寸的WXGA顯示器具有高分辨率，允許多達7組的分屏波形顯示，能顯示多至12頁測量參數，是效率測試的理想之選，適用于變頻器驅動的電機、可再生能源技術以及諸如泵、風扇和電動車輛之類的牽引測量。測量數據還會(huì )即時以矢量格式或趨勢圖顯示。

直觀的操作

WT5000支持獨立的觸屏和硬件按鍵操作，流暢直觀的體驗讓連接、配置和測量比以往更簡單。 10.1英寸的WXGA觸屏即使在電機和變頻器等高噪音環境中依然保持優秀的抗干擾能力。

高級濾波

除了低通頻率濾波器和線路濾波器， WT5000還具備高級濾波功能，提供前所未有的控制來精確分析最復雜的波形。

• 同步源濾波器：與過零點同步方式不同，用戶可以選擇同步源信號的任意點。
• 增強的頻率濾波器：允許用戶同時測量基波和開關頻率，而不會(huì )影響其他參數。
• 數字并行濾波器：一個高頻抗混疊濾波器和兩個獨立的線路濾波器協力確保正常測量和諧波測量的精確度，并且不會(huì )導致寬帶和諧波測量混疊。用戶能夠限制諧波次數，消除低帶寬測量的衰減。

先進的諧波分析

評估和對比變頻器、電機或功率調節器高達500次的輸入輸出諧波。 WT5000讓用戶不僅能同時測量諧波和功率，還能對比來自?xún)蓚€(gè)不同輸入源的諧波。

由于采用了具備數字并行通路技術的抗混疊功能和線路濾波器，可以同時對寬頻成分和窄頻成分進行功率分析，所以最大程度地降低了噪音和混疊的影響。

用戶自定義的觸發和運算

根據應用需求定義和使用事件觸發及自定義運算。事件觸發功能允許用戶設置限值，捕獲特定功率、電流或其他參數限值內或限值外的讀數。用戶還可以定義和使用多達20條不同的表達式，進行自定義運算。滿足觸發條件的數據可被存儲、打印或另存到USB存儲設備。
